english version, clic here)QHY sort toute une nouvelle gamme de camera, refroidie ou pas, à base de capteurs CMOS sony IMX. Ici, je betateste le modèle à base d'imx290 monochrome non refroidie.
Ces nouveaux capteurs CMOS, grâce à un faible bruit , une bonne sensibilité et un gros débit, sont redoutables en planétaire.
18 mai 2016.

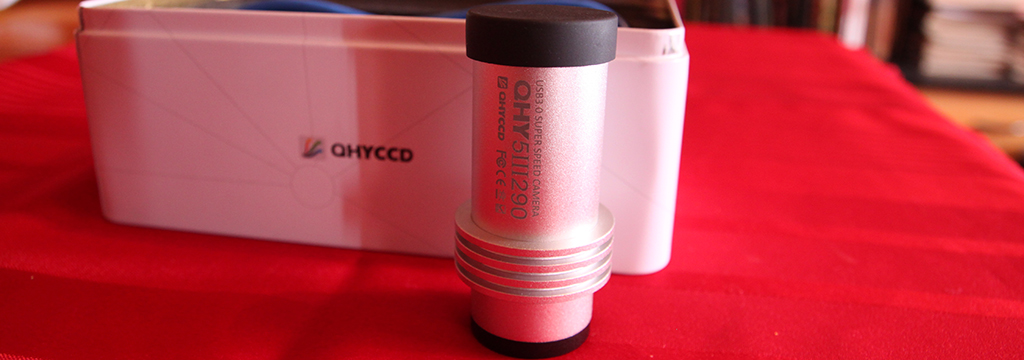

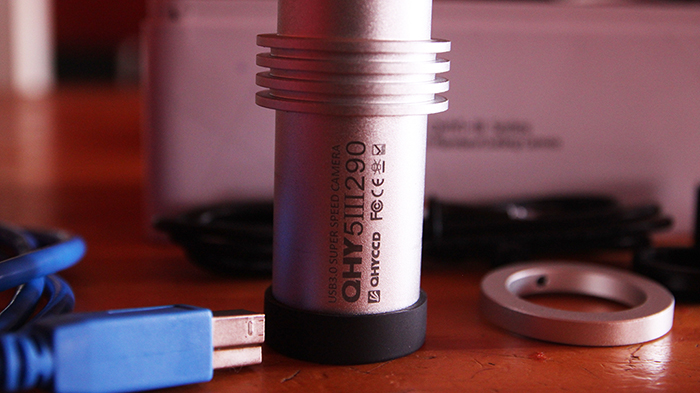

Ayant reçu de la part de QHY la nouvelle caméra QHY5III290M ( version monochrome non refroidie) la semaine dernière pour les premiers betatest, je vais essayer de vous livrer les premiers résultats et impressions.
Cette caméra est destinée à l'imagerie planétaire mais peut servir également à l'autoguidage (st4, parfaitement reconnu sous PHD2) et pourquoi pas au ciel profond et à l'observation public assisté. Pour le ciel profond, le modèle refroidie est vivement conseillé.

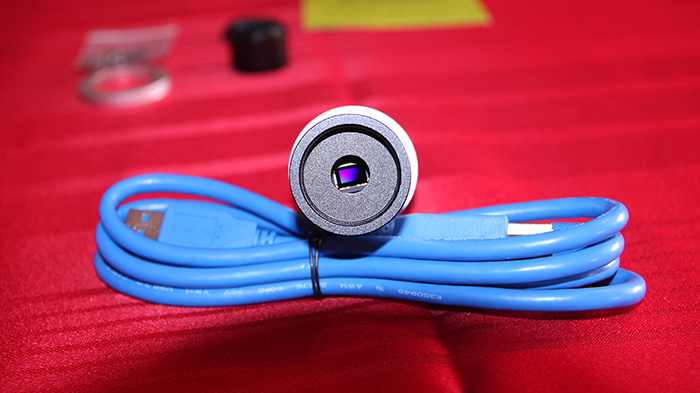

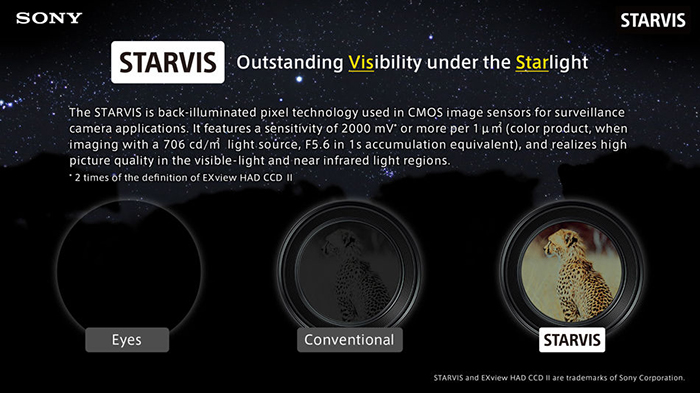

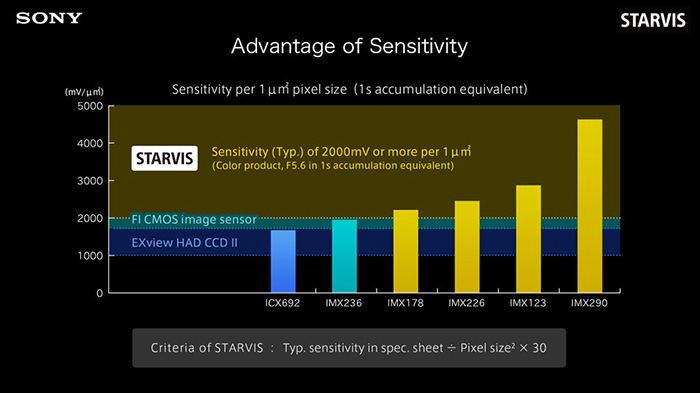

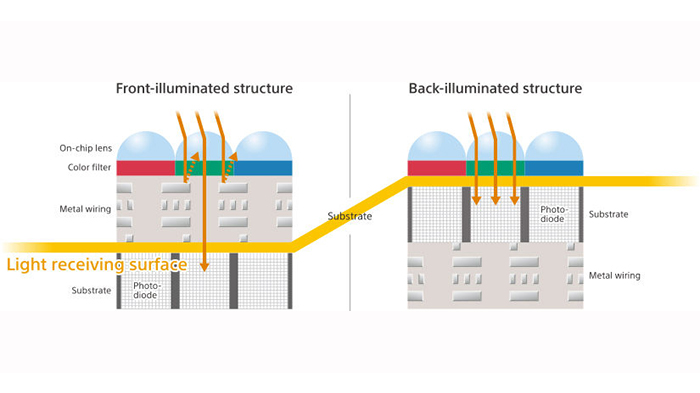

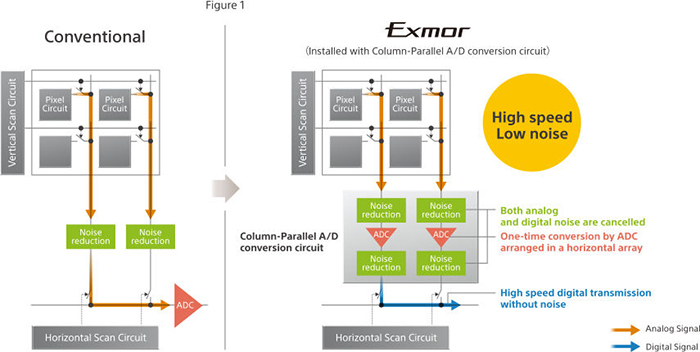

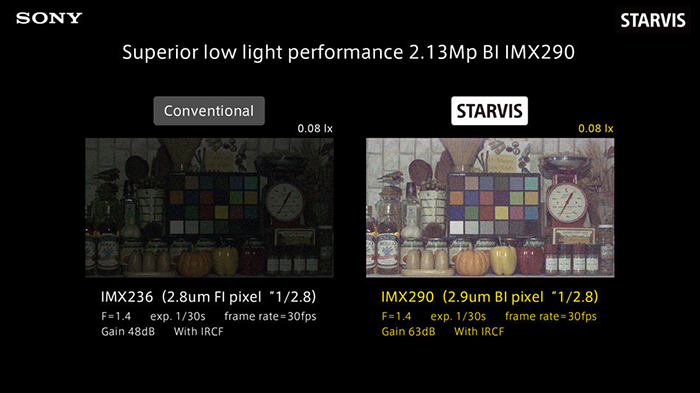

Cette camera est équipée du capteur CMOS Sony IMX290 monochrome (BSI) et possède des photosites de 2.9µm pour une surface de 5.6x3.1mm. Le capteur sony de cette camera possède la nouvelle architecture BSI (back illuminated structure) pour une plus grande sensibilité. Il intègre les technologies STARVIS et EXMOR.
Voici les spécifications de la caméra (selon QHY):
QHY5III290 Specification
|
|
CMOS Sensor
|
Sony IMX290 Exmor R back illuminated CMOS sensor (Color/Mono)
|
Imager Size
|
Typical 1/2.8inch
|
Effective Pixels
|
1920*1080 2mega pixels full HD
|
Effective Area
|
5.6mm*3.1mm (16:9)
|
Pixel Size
|
2.9µm*2.9µm
|
Readout Type
|
Progressive Scan
|
FullWell
|
>15.7ke
|
Peak QE
|
TBD
|
Anti-amplight Control
|
Yes (Reduce the amplight significantly)
|
Shutter
|
Rolling Electric Shutter
|
Max Frame Rate (8bit)
|
180FPS@1920*1080 220FPS@960*540 660FPS@480*270
|
ADC Sample Depth
|
10/12bit, Output 8bit/12bit
|
Exposure Time
|
5us-600sec
|
Pixel Binning
|
1x1 2x2
|
MicroLens
|
Yes,onchip micro lens array
|
Readout Noise
|
3.2e-@Gain0% 1.6e-@Gain40%
|
Guide Port
|
Yes, 5PIN Lemo aviation socket
|
Back Focal
|
Approx. 11mm
|
Camera Size
|
1.25inch Eyepiece Size (D=31.6mm)
|
Optic Window
|
AR+IR cut 680nm (Color) AR+AR clear glass(Mono)
|
Support Software
|
,ASCOM,SharpCAP
|
Items included in standard package
|

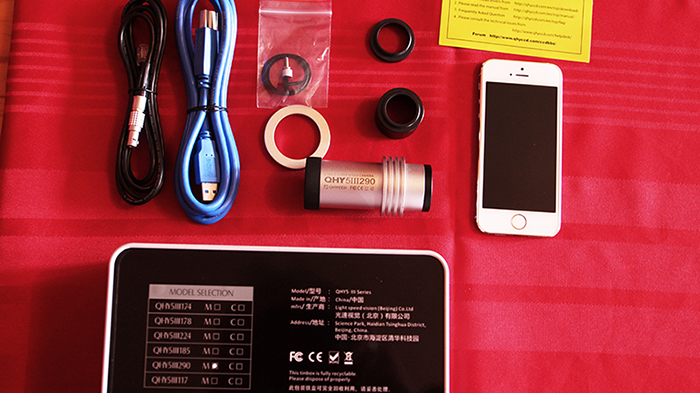

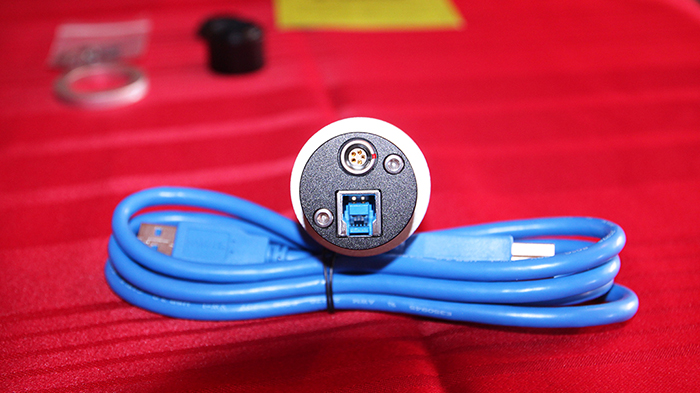

QHY5III290 camera. Confocal ring. 1.5meter USB3.0 cable. 1.5meter 5pin lemo to RJ11 guide cable. (may not include the 50mmF1.4 lens)
|
Reference Price
|
USD399(Color) (this is the price with no tax and ship cost included)
USD429(Mono)
|
Dans la mesure ou pour le moment, seul SharpCap en version beta 2.9.2529 accepte la caméra, tous les tests qui suivent seront réalisés avec.
Température ambiante lors des tests: 16°c

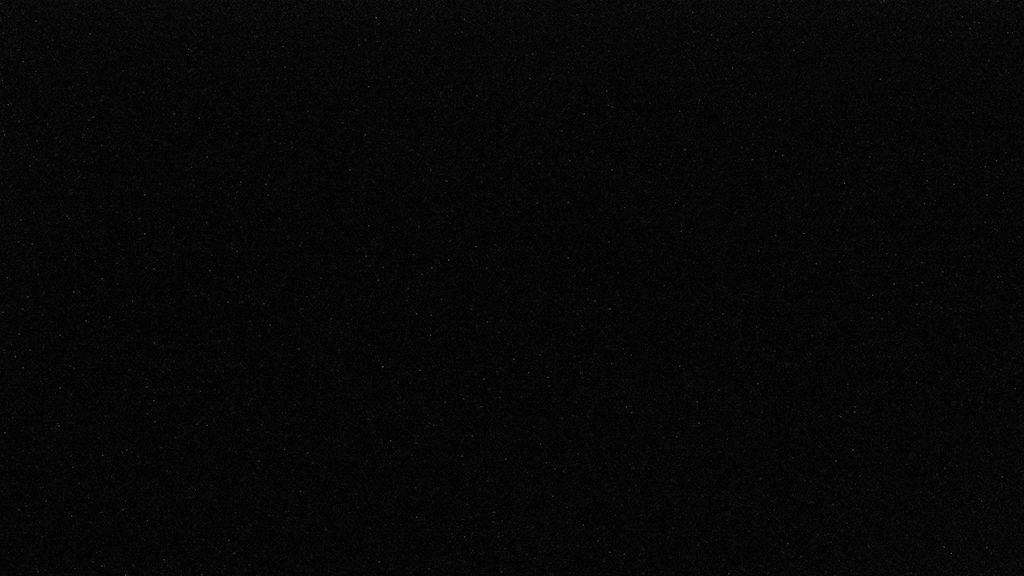

Dark 2s Gain: 60/100:

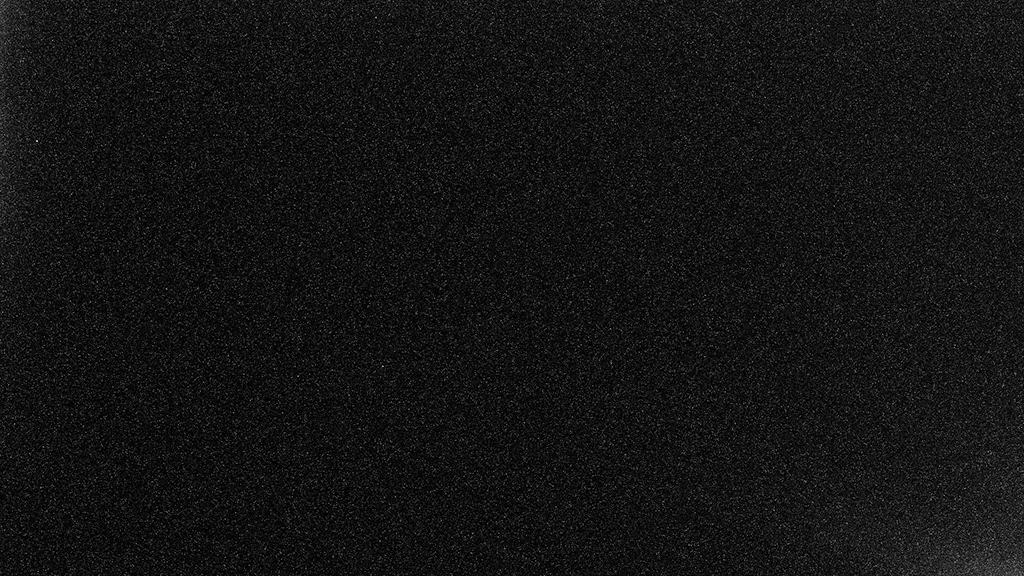

Dark 30s - Gain: 60/100 (effectivement, on constate que l'electro luminescence est bien contenue)

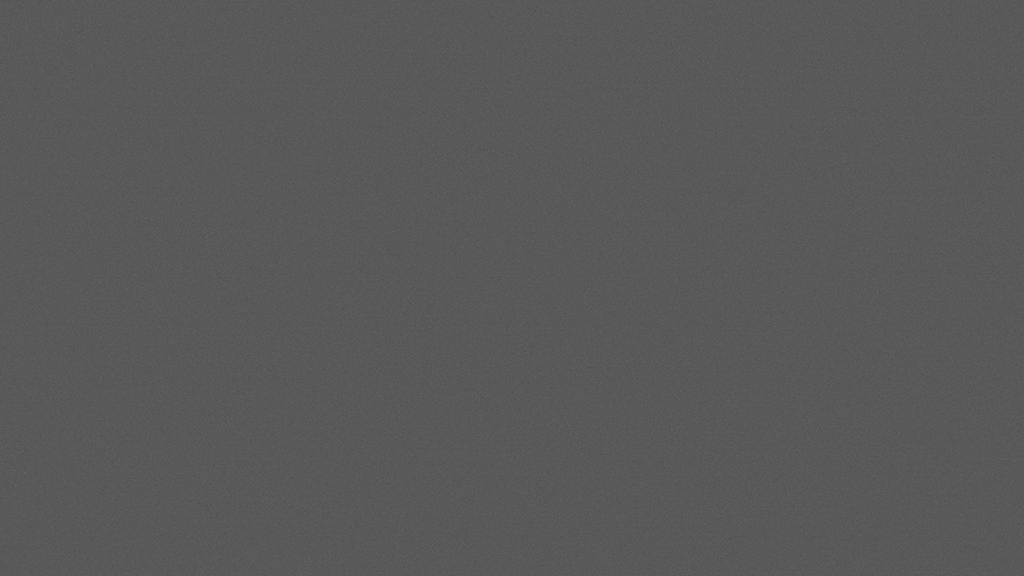

Offset 1ms – Gain: 0 – seuil tiré pour l'exemple

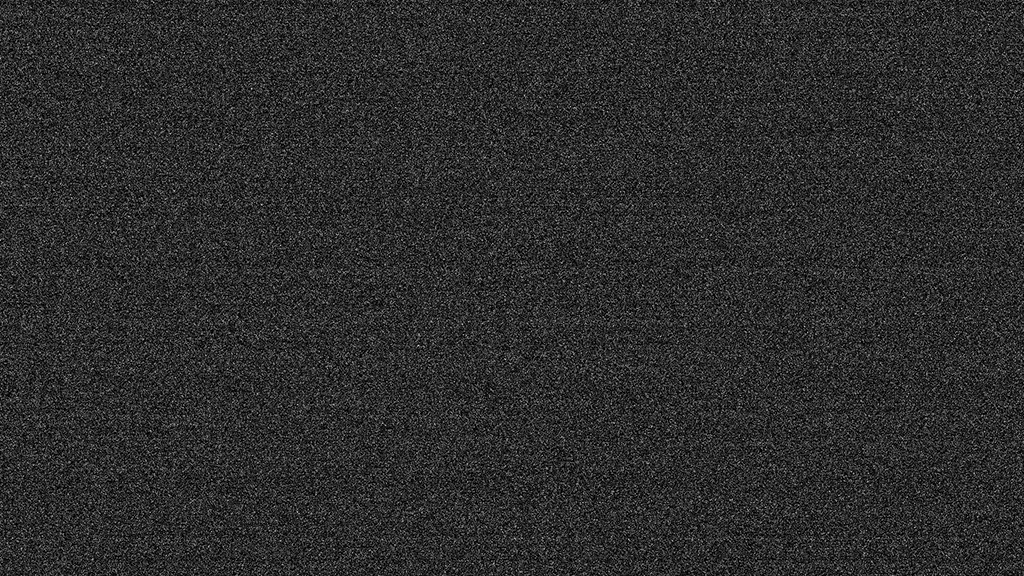

Offset 1ms – Gain : 60 – seuil tiré pour l'exemple

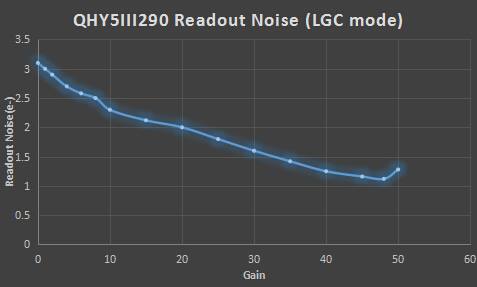

Le bruit de lecture annoncé par QHY pour cette QHY5II290 :
De mon côté, j’ai utilisé isis pour contrôler les spécifications annoncées.
Voici les conditions de test sous SharpCap2.9 beta:
Output Format=Fits files (*.fits), Binning=1x1, Capture Area=1920x1080, Colour Space=MONO16, USB Traffic=31, Speed=0, Offset=18
Gain=0
Gain (inverse) de la caméra : 0.231 e-/ADU
Bruit de lecture (RON) : 2.95 électron(s)
Gain=30
Gain (inverse) de la caméra : 0.016 e-/ADU
Bruit de lecture (RON) : 1.69 électron(s)
Gain=60
Gain (inverse) de la caméra : 0.001 e-/ADU
Bruit de lecture (RON) : 0.88 électron(s)
Les résultats obtenus semblent correspondre, environ, aux spécifications annoncées. C'est tout bon!
De façon à vérifier les débits de la caméra, j’ai utilisé la configuration suivante (assez ancienne maintenant, 2011) :
Core I7-2670QM @2.8Ghz (sandy bridge), chipset HM67, Ram: 8Go, SSD: OCZ vertex2(SataII 128Go) et Samsung850EVO (SataIII 500Go), win7 64bits
Le test de l’écriture max avec ssd OCZ Vertex2 (SharpCap) : 265.53 Mb/s
Le test de l'écriture max avec ssd Samsung 850EVO (SharpCap) : 515.2 Mb/s
Pour les conditions de test, j’ai utilisé les valeurs suivantes dans SharpCap 2.9 beta:
Output Format=.ser film de 60s - Binning=1x1 - USB Traffic=0 - Speed=1 - Offset=18 - Frame Rate Limit=Maximum - Gain=30
Dans les tableaux ci dessous, “le Fps Lecture” correspond au nombre de frame données par SharpCap en temps réel.

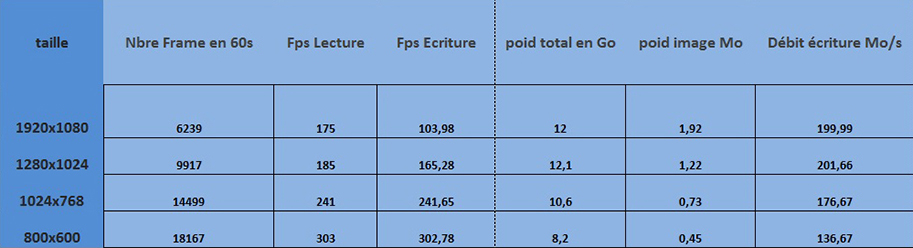

En 8Bits/1ms (ssd OCZ Vertex2):

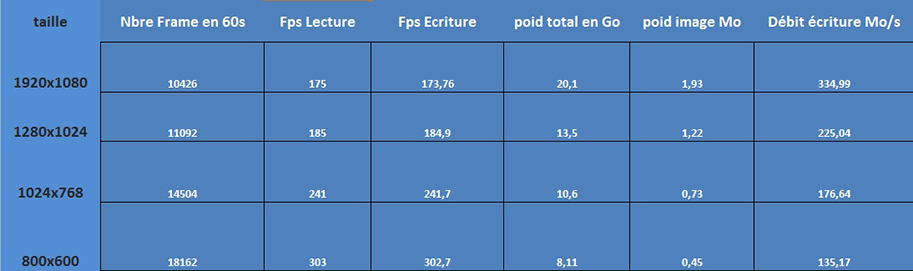

En 8bits/1ms (ssd Samsung 850 EVO)

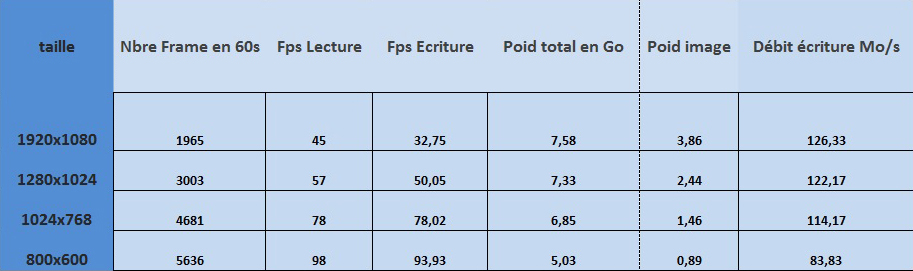

En 16bits/1ms (ssd OCZ Vertex2):

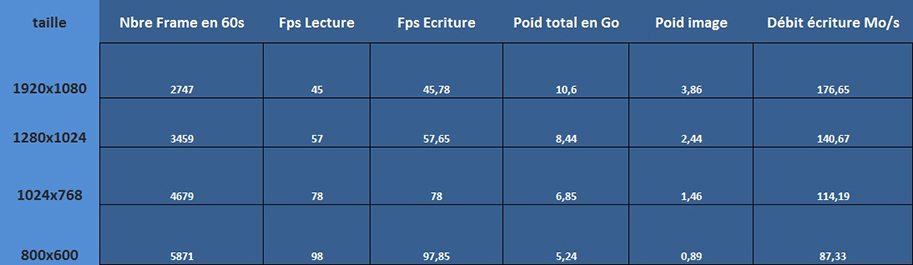

En 16bits/1ms (ssd Samsung 850EVO)
Max Frame/s (8bits) 320x240: 661Fps
Max Frame/s (16bits) 320x240: 215Fps
Là encore, nous sommes dans les chiffres annoncés bien que ceux ci peuvent beaucoup varier en fonction du Pc utilisé (processeur, USB3 et SSD).
Les images ont été réalisées dans des conditions très moyennes avec un C8 à F10 (2 mètres) sous un ciel clair mais turbuleux (4/5 et sur mon balcon ...bon, peut être 3.75/5^^). C'est pour cela que je suis resté à F10, c'était imbuvable si je poussais un peu.
D’autre part, le C8 n’était pas collimaté comme il aurait du l’être pour ce test (ça paraissait tout à fait correct néanmoins) mais avec autant de turbu, c'était perdu d'avance pour faire une bonne collimation de toutes façons.
Traitement: Régistax6 et psp
Brutes (choisie au pif dans le lot des 670imgs):
Expo: 2ms Gain: 10/100 1920x1080
Ayant fait plusieurs essais en 1920x1080, je me suis amusé, finalement, à en faire une pano lunaire avec trois images en 1920x1080.
...Et une petite dernière, Jupiter, accompagnée de ses satellites, de gauche à droite: Callisto, Io, Europe et Ganymède.
Pour le moment, je suis assez bluffé par cette petite cam, propre, sensible et rapide à condition d'avoir un Pc relativement musclé. J'attends un ciel clair pour continuer les tests. A suivre donc... (mais c'est pas gagné avec la météo bretonne)
Saturne (17 juillet 2016):
Image LRVB (filtres astronomik) réalisée alors que Saturne n'est qu'à 19° d'altitude
C8 à F10, 2500/4500frames en L, expo: 20.4ms, gain: 41, régistax
Jupiter (8 Avril 2017):
Jupiter lors de l'opposition (Altitude: 32°). C8 à F10, filtres astronomiks
1600/5600 Frames, expo: 4ms, gain: 28, AS2, régistax
